Arco cirúrgico (C-arm)
Opescope Acteno FD
Shimadzu · Japão
O arco cirúrgico que opera com a equipe, não contra ela.
Imagem nítida com menos radiação

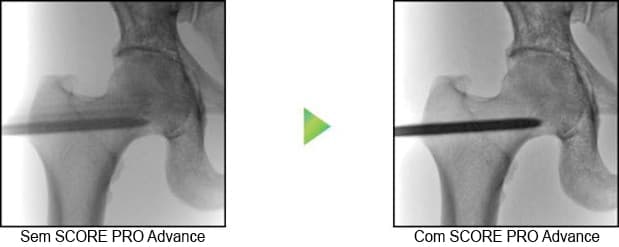

O SCORE PRO Advance processa cada frame em tempo real, rastreando movimento entre quadros e realçando bordas do objeto-alvo — como a ponta de um parafuso ou agulha — sem amplificar o fundo. A fluoroscopia pulsada até 15 fps e o Boost Mode para partes espessas completam o controle de dose sem sacrificar nitidez.

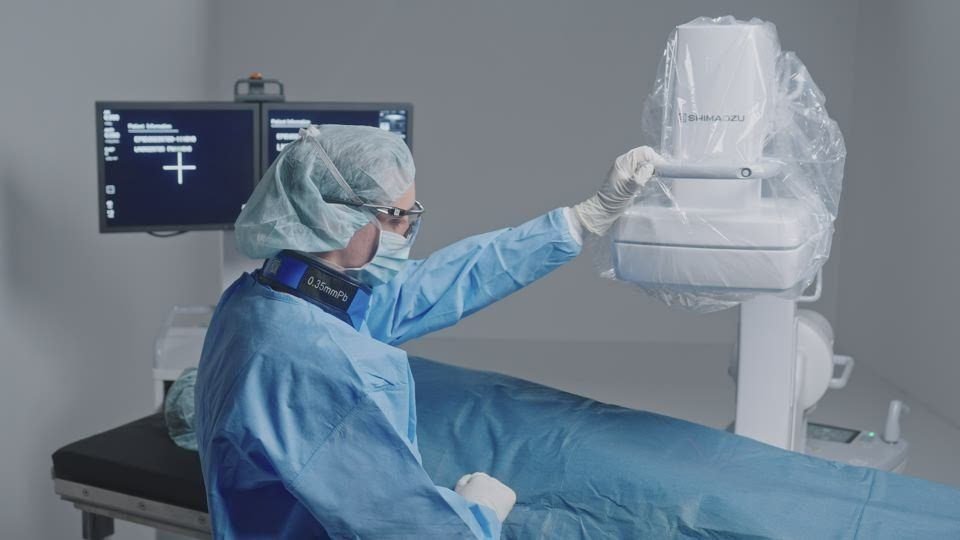

Reposicionamento sem pausar a cirurgia
Travas eletromagnéticas em todas as direções do arco — incluindo o movimento vertical — permitem reposicionar com um toque. Botões coloridos correspondentes à direção de movimento tornam a operação intuitiva. A manopla do médico permite que o próprio cirurgião ajuste a posição e acione o laser durante o procedimento.

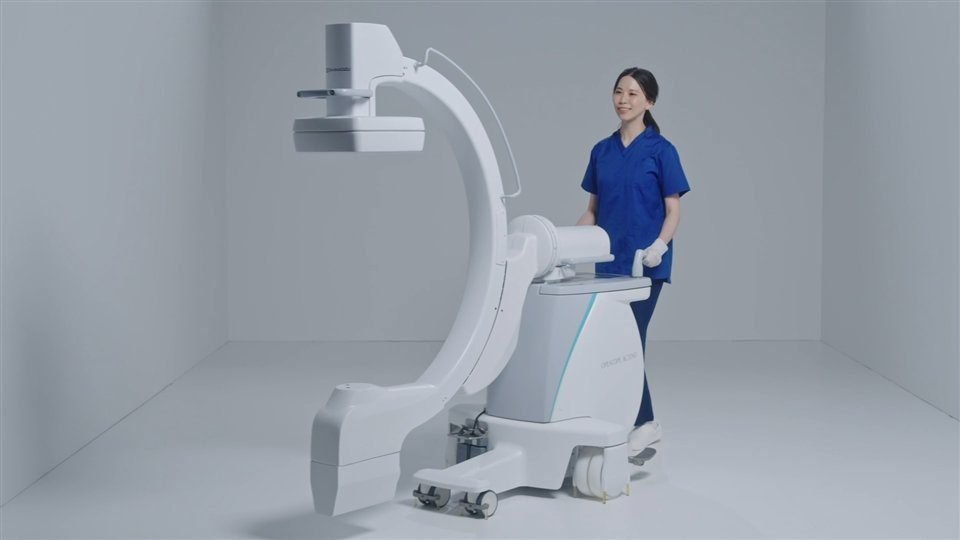

Mobilidade compacta entre salas
O centro de gravidade projetado acima da roda traseira e a curta distância entre roda dianteira e corpo principal permitem manobrar em corredores estreitos e aproximar o arco à mesa cirúrgica sem interferência. Rodas duplas independentes facilitam a mudança de direção com uma mão.
O Shimadzu Opescope Acteno FD é um arco cirúrgico (C-arm) móvel com detector flat panel (FPD) de 20×20 cm, desenvolvido para centros cirúrgicos de alta rotatividade. A plataforma de processamento SCORE PRO Advance entrega imagem nítida em tempo real com dose reduzida — enquanto o design compacto e as travas eletromagnéticas permitem reposicionamentos ágeis sem interromper o procedimento.
Especificações Técnicas
Gerador e tubo de raios X
- Potência do gerador
- 2 kW (alta frequência, monobloco)
- Tubo de raios X
- Compacto — permite posicionamentos de alta complexidade, incluindo eixo da articulação do quadril
- Boost Mode
- Pulsado de alta potência para partes espessas (ex.: coluna lombar em projeção lateral)
Detector e processamento de imagem

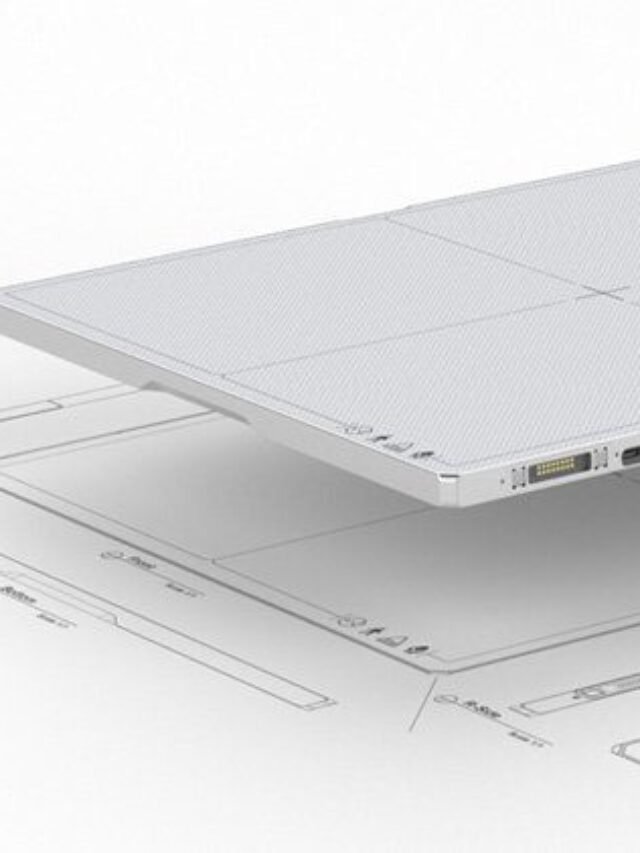

- Tipo de detector
- Flat panel digital (FPD)
- Campo de visão
- 20×20 cm (8×8 polegadas)
- Grade antidifusora
- Fibra de alta relação — baixa dose e alto contraste
- Processamento
- SCORE PRO Advance — rastreamento de movimento, realce de bordas, redução de ruído sem atraso
- Controle de brilho
- Automático (ROI em tempo real) · Touch Focus opcional
- Subtração digital (DSA)
- Tempo real até 7,5 fps — opcional
- Filtro RSM
- Correção de artefatos de movimento em DSA

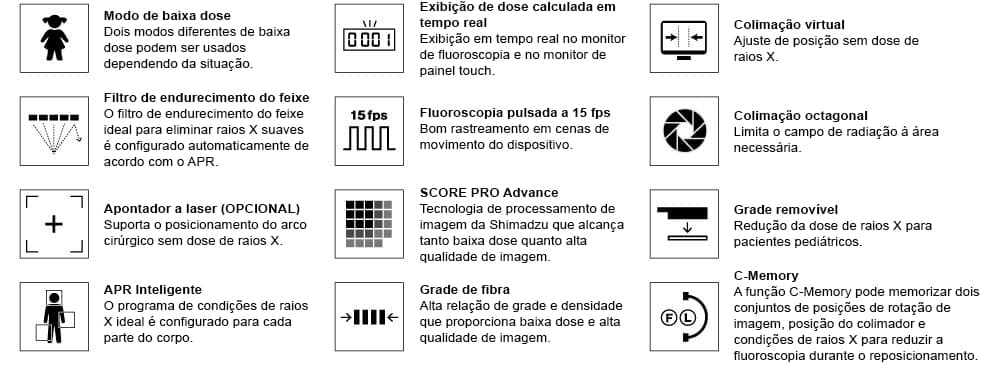

Fluoroscopia e controle de dose
- Fluoroscopia pulsada
- Até 15 fps
- Modos de baixa dose
- 2 modos configuráveis por situação clínica
- APR inteligente
- Condições de raios X configuradas automaticamente por parte do corpo
- Filtro de endurecimento do feixe
- Automático (via APR)
- Colimação virtual
- Ajuste de posição sem emissão de raios X
- Colimação octagonal
- Campo de radiação limitado à área necessária
- Grade removível
- Redução de dose para pacientes pediátricos
- Pedal com cabo longo
- Exposição fora da sala — opcional

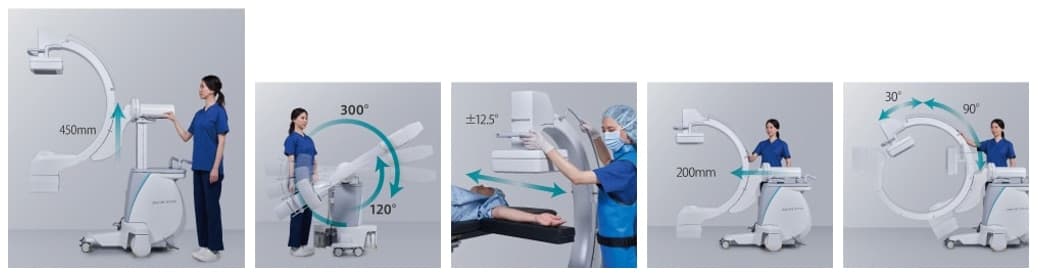

Movimentos do arco cirúrgico
- Rotação do arco em C
- 300°
- Inclinação orbital
- ±12,5°
- Deslocamento lateral
- 200 mm
- Alcance vertical
- 450 mm
- Rotação axial
- 30° a 90°
- Travas
- Eletromagnéticas em todas as direções, liberação por botão individual por eixo
- Botões de direção
- Coloridos, em ambos os lados da unidade
- C-Memory
- Memoriza 2 conjuntos de posição de rotação, colimação e condições de raios X
Monitor e comunicação

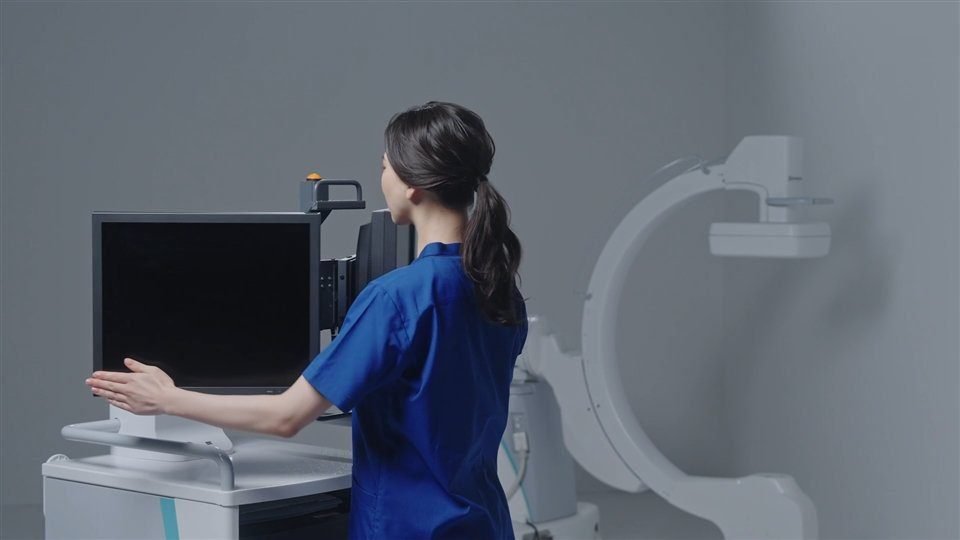

- Monitor
- Alta resolução, regulável em altura, dobrável para armazenamento

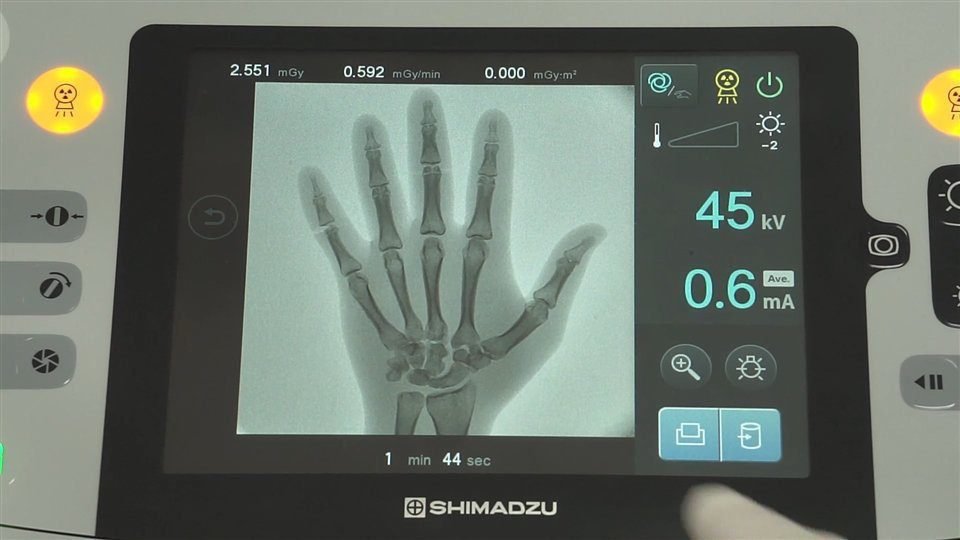

- Tela do operador
- Sensível ao toque, exibe imagem fluoroscópica — opcional
- Clone de imagem
- Imagem fluoroscópica no monitor de referência — opcional
- Saída de vídeo
- Para monitor externo (suporte de teto etc.) — opcional
- Apontador a laser
- Posicionamento sem dose de raios X — opcional
Mobilidade e design
- Rodas
- Duplas independentes, grandes, giro individual por roda
- Base arredondada
- Facilita aplicar força na movimentação inicial
- Cabeamento
- Todos os cabos embutidos no arco cirúrgico — design curvilíneo de fácil limpeza
- Tubo de raios X
- Compacto — permite posicionamentos complexos (ex.: eixo da articulação do quadril)
- Interferência com mesa
- Curta distância roda dianteira–corpo principal evita conflito com mesa de operação
Aplicações clínicas
- Ortopedia e trauma
- Fixações, artroplastias, fraturas — incluindo posicionamentos complexos de quadril
- Neurocirurgia / dor
- Vertebroplastia percutânea, procedimentos espinhais
- Cirurgia vascular
- DSA de vasos, fístulas, angioplastia periférica
- Urologia
- Duplo J, nefrolitotripsia, URSL
- Fonoaudiologia / gastro
- Videofluoroscopia — exame de deglutição (VF)
Fabricante e suporte
- Fabricante
- Shimadzu Corporation — Japão
- Distribuidor GO · DF · TO
- PRIME Health Care — (62) 98482-8511
Recursos
- 04
DSA em tempo real para vascular
A subtração digital em tempo real (DSA) a até 7,5 fps e o filtro RSM para artefatos de movimento do paciente mantêm a visualização do contraste nos vasos sanguíneos sem reexposição — mesmo em pacientes com respiração ativa, dispensando nova injeção de contraste.
- 05

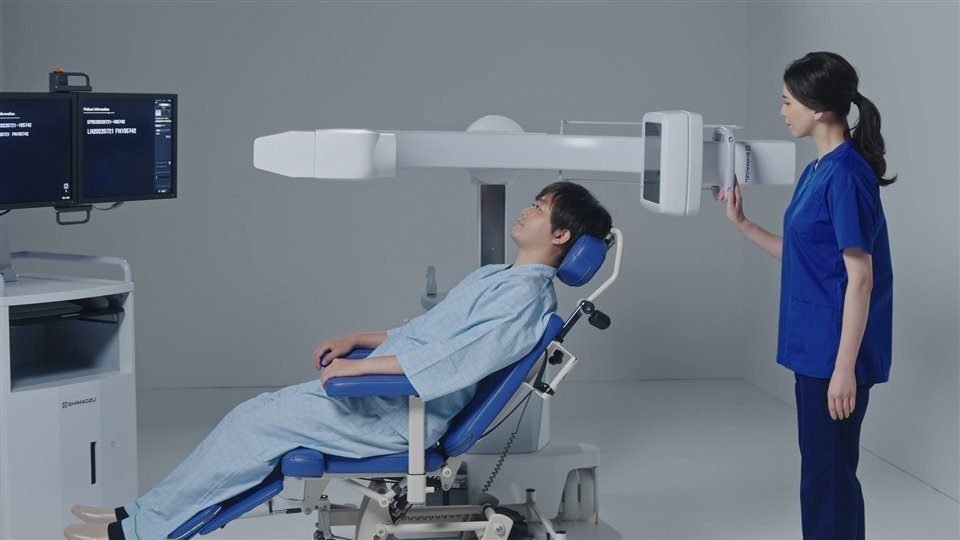

Videofluoroscopia sem sala R/F dedicada
O Acteno FD suporta exame de deglutição (videofluoroscopia) para hospitais que precisam oferecer o procedimento sem instalar uma sala R/F fixa — reduzindo custo de infraestrutura e ampliando a oferta assistencial em fonoaudiologia e gastroenterologia.
- 06
Equipe alinhada, menos repetição de exposição

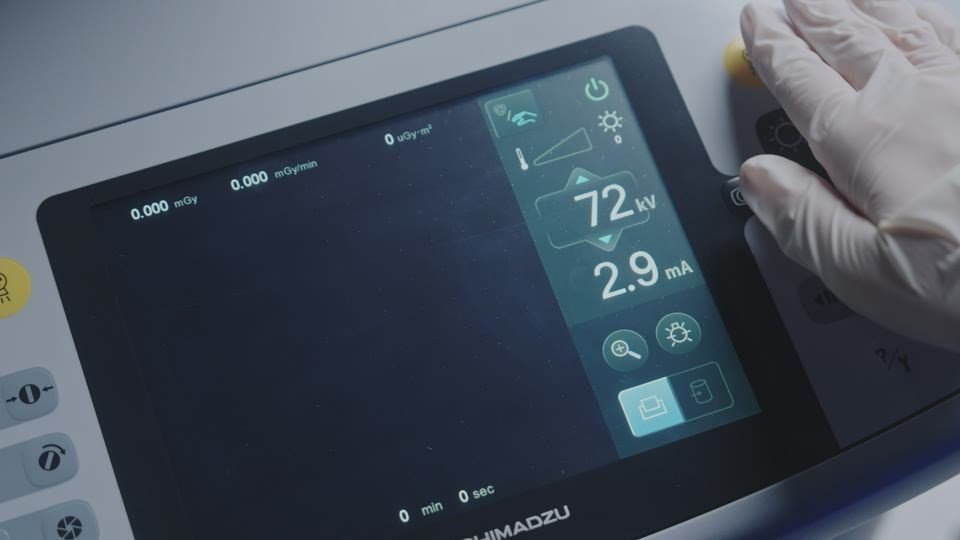

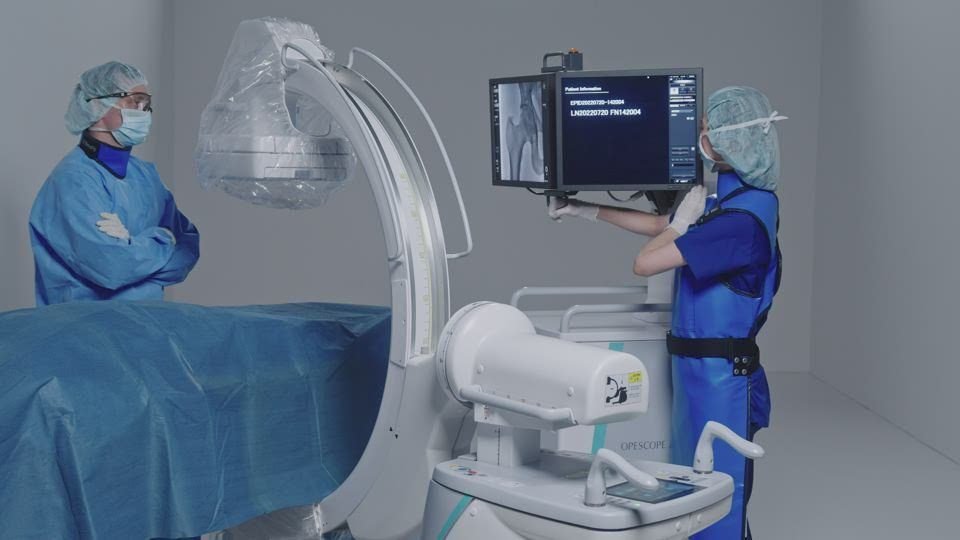

A tela sensível ao toque voltada para o operador exibe a imagem fluoroscópica sem que ele precise virar para o monitor principal. A função de clone de imagem compartilha o que o médico vê com toda a equipe na sala, reduzindo pedidos de reexposição por falta de visibilidade.
Perguntas Frequentes
O que é o Shimadzu Opescope Acteno FD?
É um arco cirúrgico (C-arm) móvel com detector flat panel (FPD) de 20×20 cm fabricado pela Shimadzu. Utiliza processamento SCORE PRO Advance para entregar imagem intraoperatória nítida com baixa dose de radiação, com subtração digital em tempo real (DSA) e suporte a videofluoroscopia. É indicado para ortopedia, cirurgia vascular, urologia, neurocirurgia e dor.
Qual a diferença entre flat panel (FPD) e intensificador de imagem no arco cirúrgico?
O detector flat panel entrega imagem homogênea sem distorção nas bordas (o intensificador distorce as extremidades do campo), com maior resolução, menor dose de radiação e vida útil superior. O FPD do Acteno tem 20×20 cm com grade de fibra de alta relação, que proporciona contraste elevado mesmo em baixa dose.
O que é o SCORE PRO Advance do Opescope Acteno?
É o sistema de processamento de imagem em tempo real da Shimadzu que rastreia o movimento entre quadros (bloqueio entre frames), reduz ruído sem atraso e realça bordas do objeto-alvo — como a ponta de um parafuso ou agulha — sem amplificar o fundo. Permite operar em fluoroscopia pulsada de baixa dose com a mesma nitidez de uma exposição maior.
Para quais especialidades cirúrgicas o Acteno FD é indicado?
Ortopedia e trauma (fixações internas, artroplastias, fraturas vertebrais), neurocirurgia e tratamento da dor (vertebroplastia percutânea, bloqueios), cirurgia vascular (DSA periférica, angioplastia, fístulas), urologia (duplo J, nefrolitotripsia, URSL) e fonoaudiologia/gastroenterologia (videofluoroscopia — exame de deglutição).
O que é a função C-Memory do arco cirúrgico Shimadzu?
A C-Memory memoriza dois conjuntos completos de configurações: posição de rotação do arco, posição do colimador e condições de raios X (kV, mA). Durante a cirurgia, o operador alterna entre as posições memorizadas com um botão, sem refazer o setup manualmente — reduzindo dose de fluoroscopia e tempo de posicionamento.
O Acteno FD tem subtração digital (DSA)?
Sim, como opcional. A DSA em tempo real opera a até 7,5 fps. O filtro RSM corrige artefatos causados pelo movimento do paciente durante a aquisição de contraste — útil em procedimentos vasculares com paciente respirando, evitando nova injeção de contraste.
Como o Acteno FD reduz a dose de radiação para a equipe cirúrgica?
A combinação de SCORE PRO Advance (permite trabalhar em dose menor sem perder nitidez), fluoroscopia pulsada a até 15 fps (menos dose que fluoroscopia contínua), colimação virtual (ajuste sem dose) e colimação octagonal (limita o campo ao necessário) reduz a exposição acumulada da equipe que passa horas por dia na sala.
Como solicitar orçamento de arco cirúrgico em Goiás, DF ou Tocantins?
A PRIME Health Care é a representante Shimadzu na região. Atende pelo WhatsApp (62) 98482-8511, monta a configuração ideal para o centro cirúrgico, elabora o descritivo técnico para licitação pública e acompanha da instalação ao treinamento da equipe.
