Angiografia / Hemodinâmica
Trinias
Shimadzu · Japão
A sala de hemodinâmica com IA que reduz a dose em até 40% — para a equipe que passa o dia dentro da sala.
IA que reduz dose sem esconder o dispositivo
O SCORE Opera aplica filtro de deep learning ao processamento de imagem: suprime ruído e realça contraste em tempo real, mantendo fio-guia, stent e cateter visíveis mesmo em faixas de dose baixas. Resultado: até 40% menos dose de fluoroscopia em relação à geração anterior, com o SMART Control ajustando o balanço visibilidade × dose durante o procedimento.
Stent visível do posicionamento à avaliação final
O SCORE StentView realça e estabiliza o stent em tempo real sobre a imagem em movimento com o batimento cardíaco, apoiando o posicionamento preciso na PCI. Após o implante, o SCORE StentShot reduz o ruído por processamento sequencial para avaliar a expansão do stent — sem reaquisições desnecessárias.
DSA sem máscara, mesmo com paciente em movimento
O SCORE RSM é a subtração digital sem máscara pioneira da Shimadzu — a solução para pacientes que não conseguem prender a respiração. Combinado ao SCORE Chase, gera imagem panorâmica de membros inferiores acompanhando o contraste em tempo real, e ao Flex-APS, que corrige movimento em três eixos automaticamente.
0%
Menos dose de fluoroscopia com SCORE Opera*
0+
Funções de ação única no painel SMART Touch
0%
Menos cabos entre salas vs. geração anterior
0%
Redução da sala de máquinas (single plane)

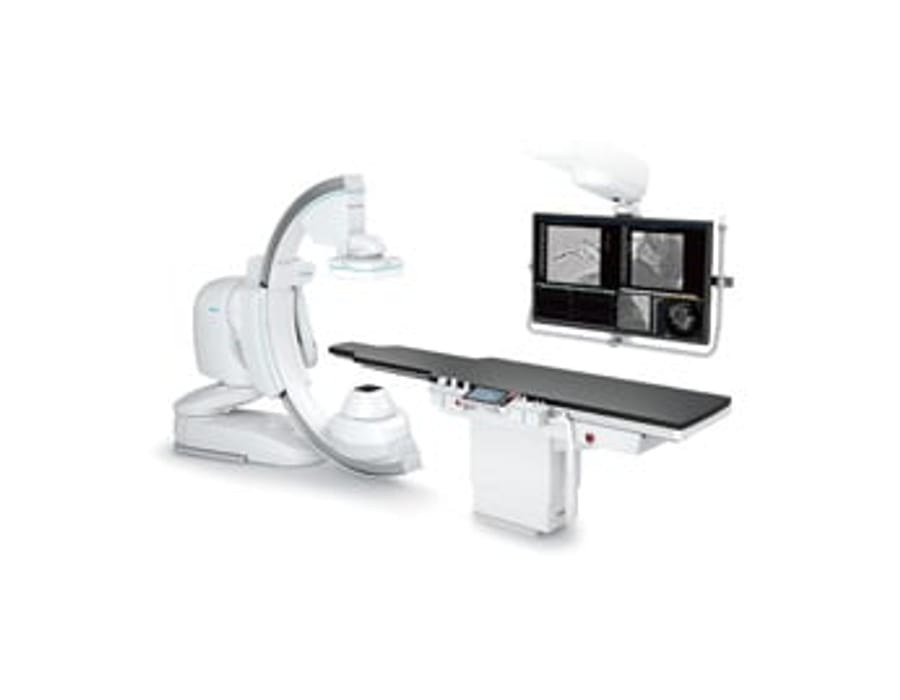

O Shimadzu Trinias é a família de sistemas de angiografia para hemodinâmica, cateterismo e salas híbridas, disponível nas versões C12s (arco de teto) e F12s (arco de piso). O motor de imagem SCORE Opera aplica filtros de IA (deep learning) para suprimir ruído e realçar dispositivos em tempo real — entregando fluoroscopia nítida com até 40% menos dose. Três conceitos guiam o projeto: ALARA (dose mínima), Lean (operação enxuta) e Sustentável (ciclo de vida longo).
Imagens Clínicas
Coronariografia
Neurológico — DSA cerebral
Artéria hepática — DSA
Vascular periférico — SCORE RSM
Especificações Técnicas
Plataforma de imagem
- Motor de processamento
- SCORE Opera — filtro de IA (deep learning) para supressão de ruído e realce de contraste em tempo real
- Redução de dose
- Até 40% na fluoroscopia vs. geração anterior (Air Kerma, 7,5/10 pps)
- SMART Control
- Duas interfaces de ajuste em tempo real do balanço visibilidade × dose
- Detector
- Flat panel dinâmico — 12" × 12" (C12s e F12s)
Aplicações SCORE (opcionais)
- SCORE StentView
- Realce e estabilização do stent em tempo real durante a PCI
- SCORE StentShot
- Avaliação do stent pós-implante com redução de ruído sequencial
- Flex-APS
- Pixel shifting automático não linear (3 eixos) — corrige movimento do paciente na DSA
- SCORE RSM
- DSA sem máscara — pioneira no mercado, ideal para quem não segura a respiração
- SCORE Chase
- Bolus chase com stitching automático — panorâmica de membros inferiores
- SCORE CT
- C-arm CT com aquisição lateral, em arco de teto ou piso
- SCORE Stream
- Mapa colorido de fluxo sanguíneo a partir da DSA — avaliação pré/pós tratamento
Gestão de dose da equipe
- SMILE Dose eye
- Alerta automático ao atingir limiar de dose acumulada
- Dose-eye Live
- Mapa de dose de entrada na pele em tempo real, sensível à angulação do arco — opcional
- SMART Report
- Relatórios de dose em CSV por protocolo e angulação; simulação de dose com pulso recomendado — opcional
- SMART Record
- Gravação das imagens ao vivo em vídeo para ensino e auditoria — opcional
Operação
- SMART Touch
- Painel touch tableside com 100+ funções de ação única, customizável por operador e procedimento
- Femoral Approach Mode
- Posicionamento de arco e mesa para punção femoral em um único comando
- Módulos tableside
- Sistema modular reorganizável por categoria de função — layout por equipe e sala
- Team / Single Operation
- Monitor e SMART Touch independentes na sala de exame e de comando
- SMART Voice
- Comando por voz para operar sem soltar o cateter — opcional
Plataforma e instalação
- SCORE Link
- Assinatura de novas aplicações durante o ciclo de vida do equipamento
- SMART Access
- Posicionamento simétrico do arco em qualquer área clínica — teto ou piso
- Cabeamento
- 56% menos cabos e 43% menos gabinetes vs. geração anterior
- SMART Support
- Monitoramento remoto proativo por engenheiros especializados em angiografia
- Go Green / reBORN
- Eco-design com rota de upgrade a partir de sistemas existentes
Fabricante e suporte
- Fabricante
- Shimadzu Corporation — Japão
- Distribuidor GO · DF · TO
- PRIME Health Care — (62) 98482-8511
Recursos
- 04
Mais de 100 comandos de um toque
O painel touch SMART Touch na lateral da mesa concentra mais de 100 funções de ação única, com páginas customizáveis por operador e por tipo de procedimento. O Femoral Approach Mode posiciona arco e mesa para punção femoral com um único comando — e o SMART Voice permite operar por voz sem soltar o cateter.
- 05
Dose da equipe sob controle, procedimento a procedimento
O SMILE Dose eye alerta quando o limiar de dose acumulada é atingido; o Dose-eye Live exibe mapa colorido da dose de entrada na pele em tempo real, considerando a angulação do arco; e o SMART Report exporta relatórios em CSV por protocolo e angulação — a base de um programa real de proteção radiológica.
- 06
Investimento que não envelhece
O SCORE Link é o serviço de assinatura que entrega novas aplicações durante toda a vida útil do equipamento. O redesenho compacto reduziu cabos em 56% e a sala de máquinas em 43%, encurtando obra e instalação. E o SMART Support monitora o sistema remotamente para agir antes da falha — menos downtime na agenda de hemodinâmica.

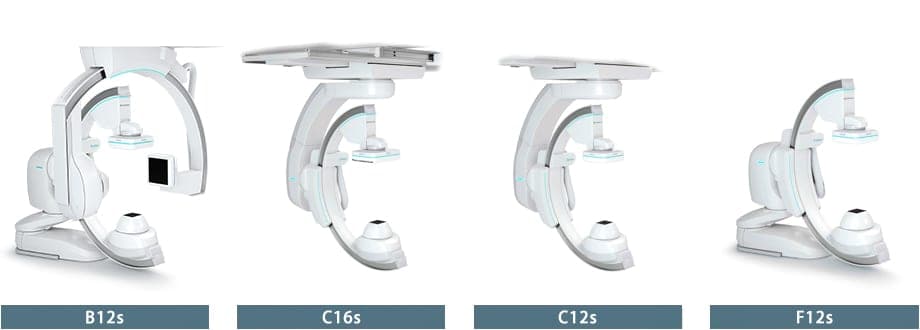

Versões
Trinias C12s
Arco de teto compacto para cardiologia e intervenções gerais.
- FPD 12" × 12"
- Posicionamento simétrico
- Sala multipropósito
Trinias F12s
Arco de piso — obra mais simples, sem reforço estrutural no teto.
- FPD 12" × 12"
- Instalação simplificada
- Cardiologia intervencionista

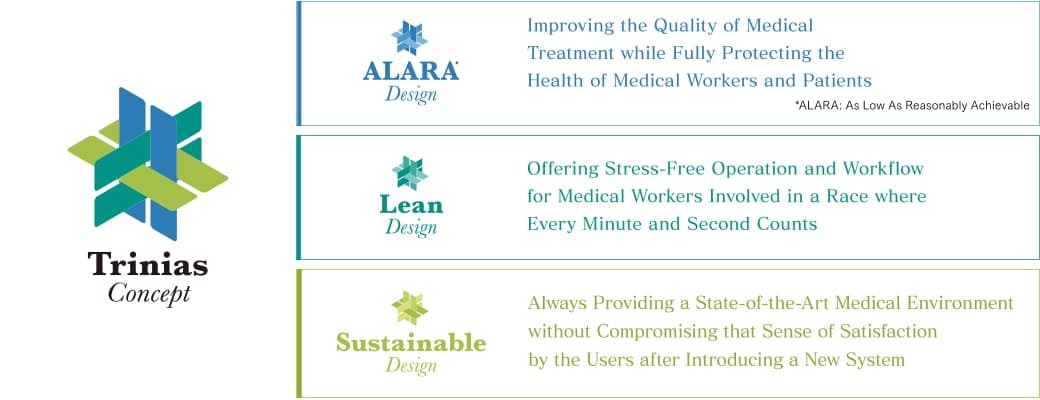

Design ALARA — dose mínima, imagem máxima
ALARA (As Low As Reasonably Achievable) é o princípio que guia toda a plataforma de imagem do Trinias: obter a informação clínica necessária com a menor dose possível — para o paciente e para a equipe que trabalha dentro da sala todos os dias.
SCORE Opera
O filtro de IA que eleva o motor de imagem a outro nível
Tecnologia de deep learning aplicada ao processamento: supressão eficiente de ruído, realce de contraste e visibilidade de dispositivos que normalmente se perdem em dose baixa. Menos radiação, menos esforço de interpretação, procedimentos mais curtos.

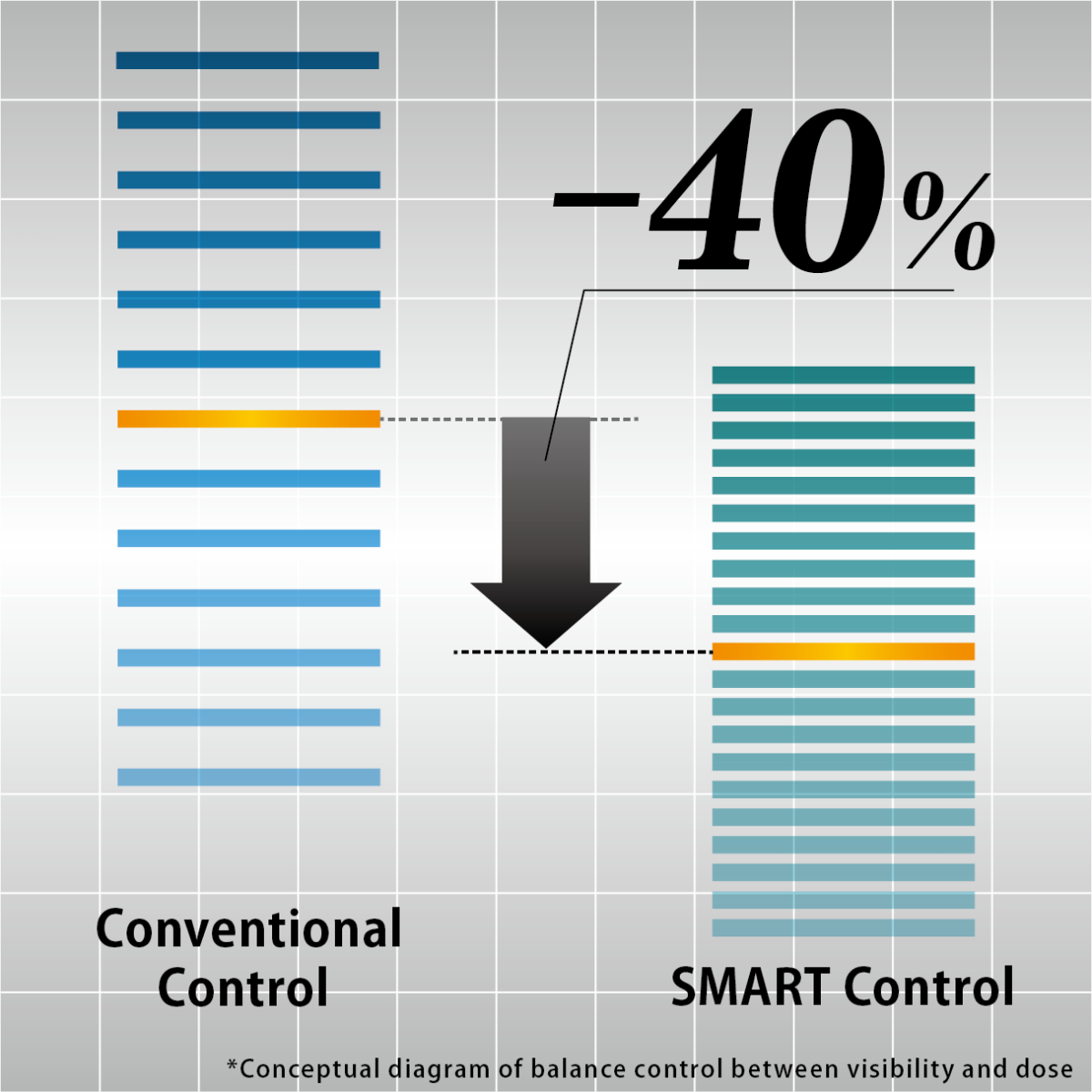

SMART Control
Ajuste fino de visibilidade na faixa de dose baixa
Com a dose de fluoroscopia reduzida em até 40%, o SMART Control oferece duas interfaces que controlam em tempo real o balanço entre visibilidade do dispositivo e nível de dose, conforme a cena do tratamento.
SCORE StentView
Posicionamento de stent seguro e preciso
Realça e estabiliza o stent em tempo real a partir da imagem dinâmica com batimento cardíaco. Em cenários onde o stent é difícil de identificar, aumenta a detecção e evita reaquisições — menos exposição desnecessária.
SCORE StentShot
Avaliação precisa do stent após o implante
Processamento sequencial reduz drasticamente o ruído para avaliar a condição do stent implantado. O realce aparece no monitor ao vivo e o operador interrompe a aquisição quando atinge o nível desejado.
Flex-APS
Pixel shifting automático por rastreamento de pixels
Corrige desalinhamento da subtração em tempo real — inclusive correções não lineares no plano Z para movimentos complexos do paciente. Elimina o pixel shifting manual e encurta o procedimento.
SCORE RSM
DSA sem máscara — solução para o paciente que se move
A subtração digital sem máscara que a Shimadzu desenvolveu primeiro no mercado. Ideal para pacientes com dificuldade de prender a respiração; combina com bolus tracking de membros inferiores e movimento sincronizado do arco.
SCORE Chase
Panorâmica de membros inferiores com stitching automático
Gera automaticamente a imagem panorâmica da perna acompanhando o contraste enquanto o operador desloca a mesa livremente. A imagem completa aparece no monitor logo após a aquisição — com SCORE RSM, mantém a visibilidade mesmo com movimento do paciente.
SCORE CT
C-arm CT com aquisição lateral, no teto ou no piso
Tomografia por arco em C nas posições laterais esquerda e direita, tanto no arco de teto quanto no de piso — dentro do layout típico da sala. Guia por imagem para IVR sem interromper o fluxo clínico.

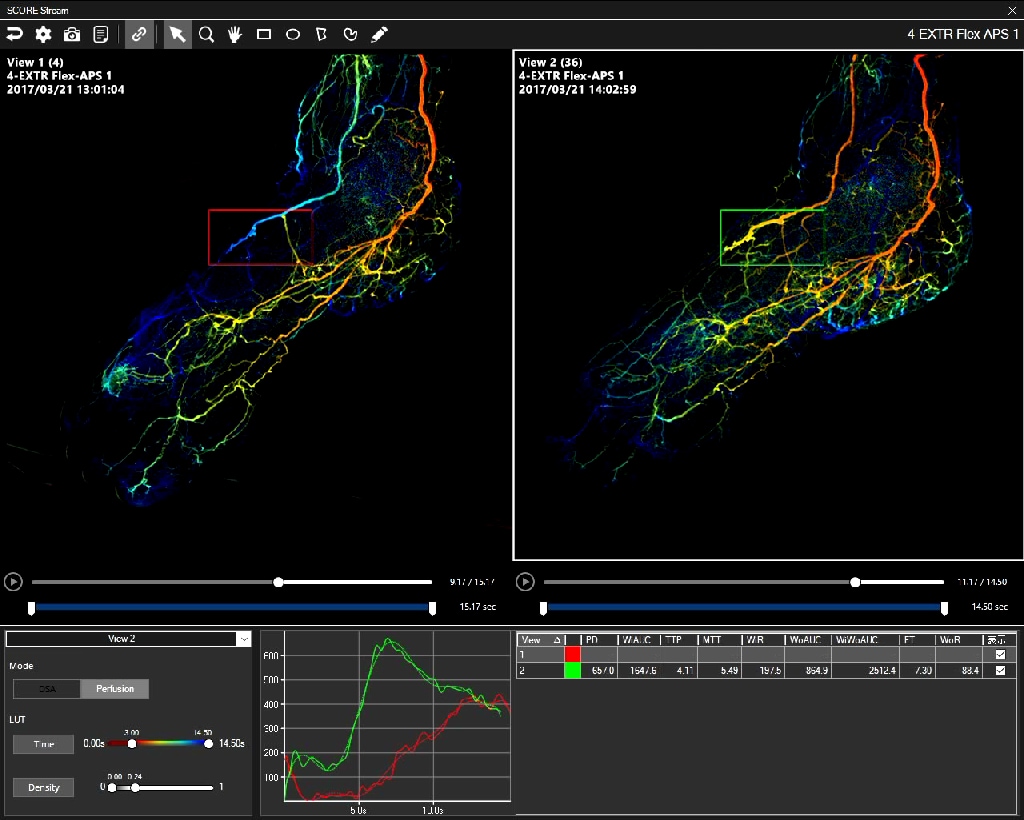

SCORE Stream
Mapa colorido de fluxo para avaliar o tratamento
Exibe a condição do fluxo sanguíneo como mapa de cores a partir da DSA. Definindo a região de interesse do vaso tratado, calcula e compara parâmetros de fluxo antes e depois do tratamento — avaliação terapêutica visual e objetiva.
SMILE Dose eye
Ambiente seguro com função de alerta
Em tratamentos complexos e longos, notifica quando o limiar de dose é atingido — a equipe se concentra no procedimento sem vigiar o acumulado de dose o tempo todo.
Dose-eye Live
Mapa dinâmico que previne concentração de dose
Exibe a dose máxima de entrada na pele em tempo real como mapa de cores, considerando a angulação do arco. Fica intuitivo escolher um ângulo de trabalho que evite os hotspots de dose.
SMART Report
Relatórios completos de dose para reduzir ainda mais
Exporta relatórios de dose em CSV para análise por protocolo e angulação do arco. Gráfico de proporção de dose por protocolo e simulação com a taxa de pulso recomendada — consciência de dose que vira rotina.

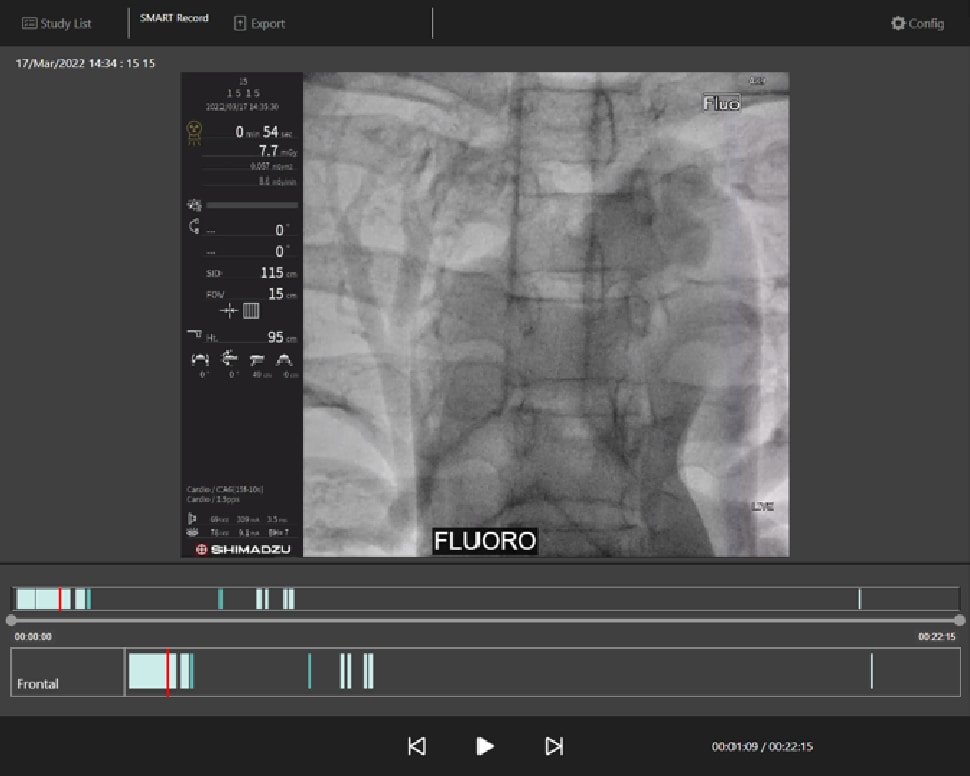

SMART Record
Gravação de vídeo que torna o ensino SMART
Grava e exporta as imagens ao vivo como arquivos de vídeo. Toda a fluoroscopia e as exposições podem ser revisadas seguindo o fluxo do tratamento — material de ensino real para procedimentos minimamente invasivos.
Design Lean — operação enxuta
Cada minuto dentro da sala de hemodinâmica custa dose, contraste e agenda. O design Lean do Trinias reduz passos: comandos de ação única, layout customizável e modos de operação para equipe completa ou operador único.
Single-Action 100+
Mais de 100 funções de ação única
O painel touch SMART Touch na lateral da mesa integra mais de 100 comandos de um toque, com design centrado no humano — operadores de primeira viagem atingem proficiência rapidamente, e operações combinadas deixam de interromper o fluxo.
Femoral Approach Mode
Posição de punção femoral com um único comando
Mover o arco para a projeção oblíqua e a mesa para a posição de punção é rotina diária. O Femoral Approach Mode realiza todo o posicionamento apenas com o panning da mesa — a rotina fica mais leve.
Customização livre
O fluxo de trabalho ideal de cada operador
Páginas de funções de ação única e ângulos de memória direta registrados por tipo de tratamento e por operador. Um ambiente de operação sem atrito, moldado ao fluxo de cada sala.
Módulos de controle tableside
Layout flexível com design subdividido
Sistema modular dividido por categoria de função, reorganizável conforme o procedimento. Alavancas, botões, formato e resposta projetados com design centrado no humano — operação suave desde o primeiro dia.

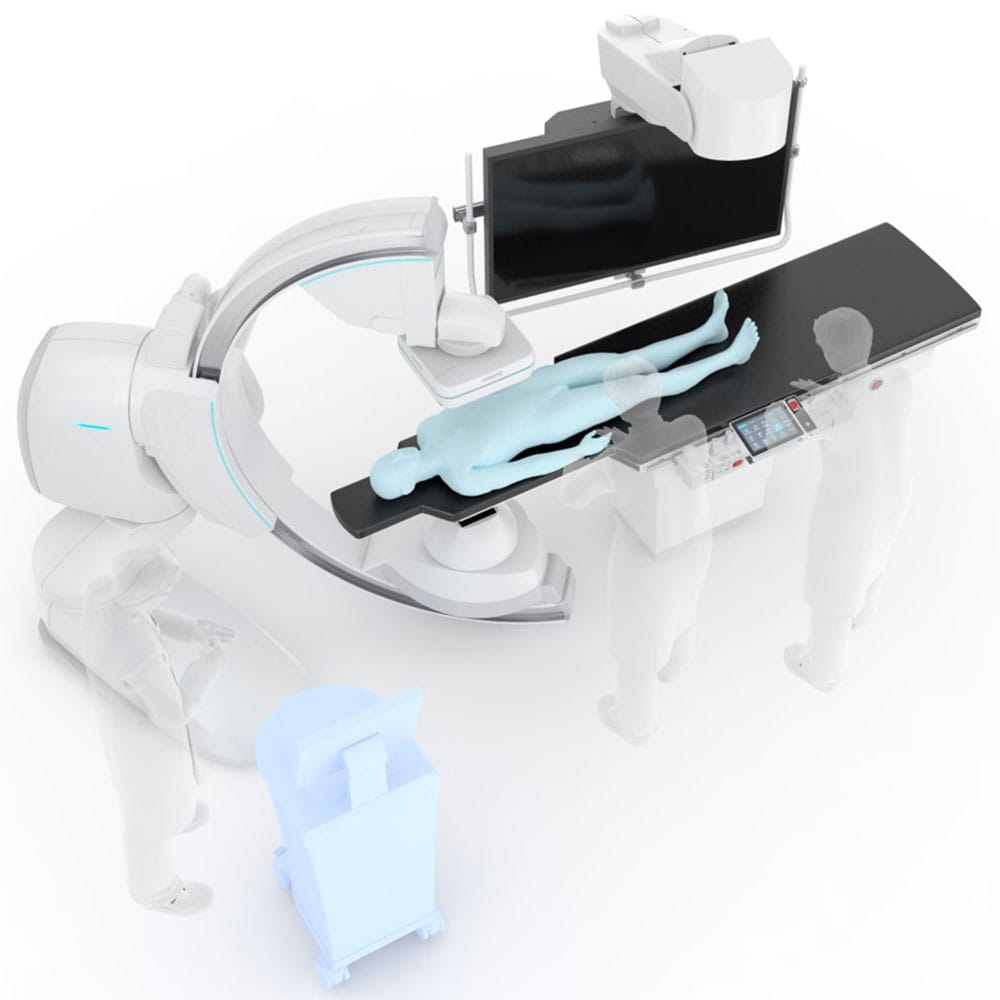

Team Operation Mode
Otimização do espaço de trabalho da equipe
Composição da equipe, posições e tarefas variam por procedimento. Os módulos de operação se reorganizam facilmente, e monitor e SMART Touch podem ser exibidos de forma independente na sala de exame e na sala de comando.

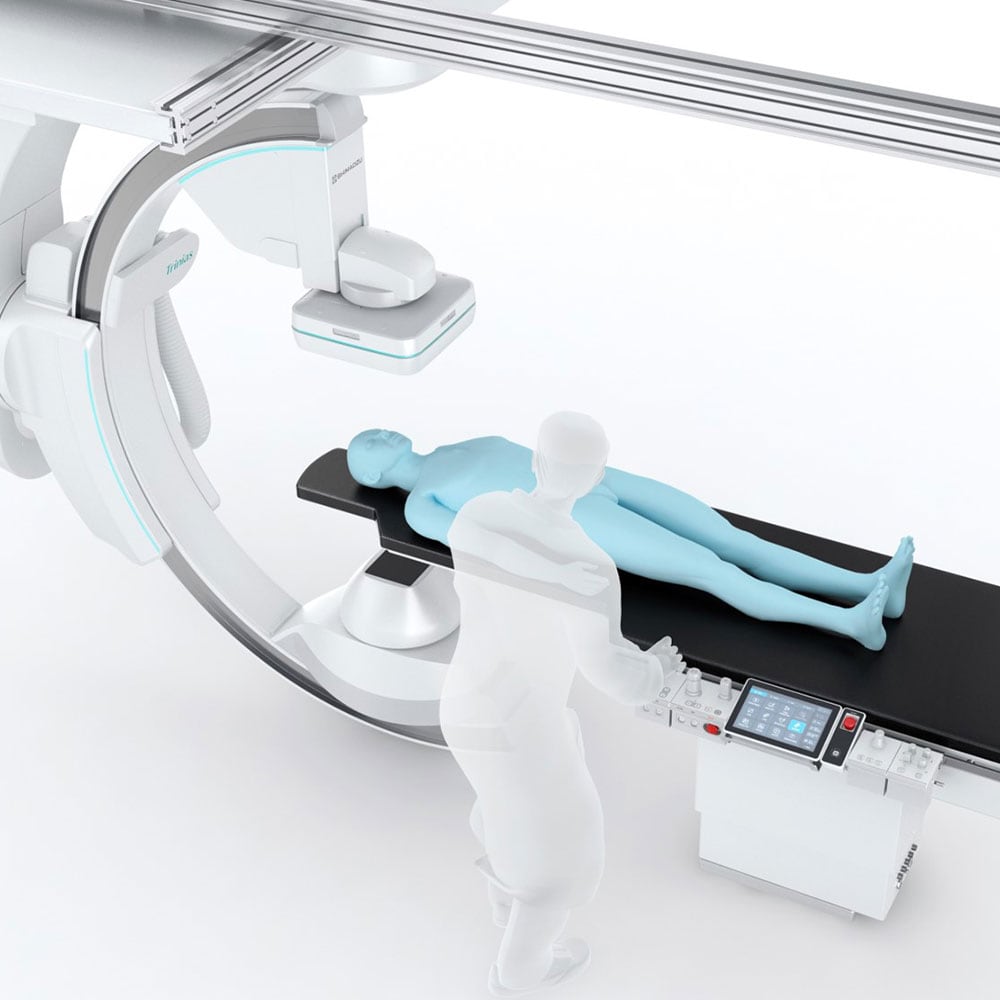

Single Operation Mode
Funções essenciais integradas na lateral da mesa
Para equipes pequenas ou operador único: além do SMART Touch customizável, a preparação da imagem de referência se completa na lateral da mesa com touch pad e SMART Dial — sem entrar e sair da sala.
SMART Voice
Reconhecimento de voz para controle hands-free
Opere o sistema com a voz, sem desviar o olhar das imagens nem alcançar os módulos: "quero acionar o painel touch, mas não posso soltar o cateter" deixa de ser um problema.
Design Sustentável — ciclo de vida longo
Intervenção é uma área onde a tecnologia evolui mais rápido que o ciclo de troca do equipamento. O Trinias foi projetado para permanecer atual: atualizações por assinatura, hardware versátil e suporte remoto proativo.

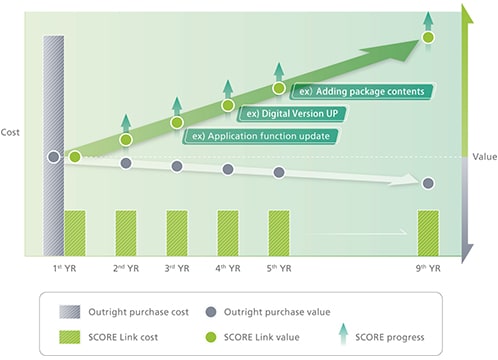

SCORE Link
Valor agregado que cresce durante o ciclo de vida
Serviço de assinatura que continua entregando novas tecnologias após a instalação. Escolhendo o pacote adequado à operação do serviço, o hospital usa as funções mais recentes controlando custo e funcionalidade ao longo do tempo.
SMART Access
Posicionamento simétrico e flexível em qualquer área clínica
O novo arco em C permite posicionamento simétrico tanto na versão de piso quanto na de teto, com ampla cobertura nos eixos curto e longo. Flexibilidade para expansão futura de áreas clínicas e mudanças de protocolo.

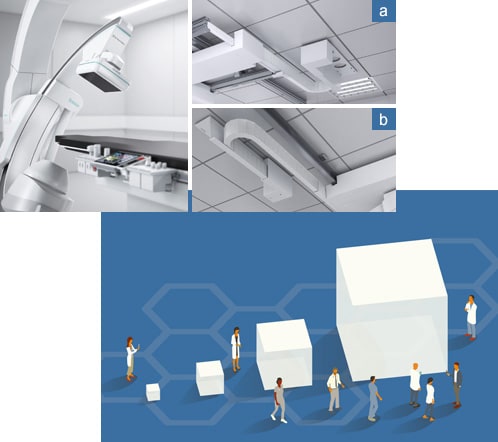

Design compacto, potencial expansivo
56% menos cabos · 43% menos sala de máquinas
Cabeamento mínimo ao redor do arco e gerenciamento de cabos no teto reduzem interferência com equipamentos periféricos e favorecem a esterilidade. Menos monitores e PCs liberam espaço na sala de comando; instalação mais curta e obra mais barata.
SMART Support
Pós-venda extensivo com monitoramento remoto
Engenheiros especializados em angiografia acompanham o status do sistema em centros de manutenção remota. Tendências são detectadas antes do problema — ação proativa para reduzir o downtime ao máximo.
Go Green
Eco-design com rota de upgrade
Redução de 43% na sala de máquinas e 56% nos cabos, com simplificação de projeto e compatibilidade com o programa reBORN de upgrade a partir de equipamentos existentes — ciclo de vida orientado ao futuro.
Veja o Trinias em ação
Agende uma demonstração com um especialista de aplicação
Conheça o SCORE Opera, o SMART Touch e os recursos de redução de dose funcionando ao vivo — com um especialista de aplicação Shimadzu, presencial ou remoto, no ritmo da sua equipe.
Perguntas Frequentes
O que é o Shimadzu Trinias?
É a família de sistemas de angiografia da Shimadzu para hemodinâmica, cateterismo cardíaco e salas híbridas, com detector flat panel e o motor de imagem SCORE Opera, que usa IA (deep learning) para reduzir a dose de radiação em até 40% sem perder qualidade de imagem.
Quais são as versões do Trinias?
Duas versões: C12s (arco de teto, para cardiologia e intervenções gerais em sala multipropósito) e F12s (arco de piso, com obra de instalação mais simples, indicado para cardiologia intervencionista).
Como o Trinias reduz a dose de radiação para a equipe?
O SCORE Opera processa a imagem em tempo real com filtros de deep learning, permitindo trabalhar com até 40% menos radiação mantendo a nitidez. Aplicações como SMILE Dose eye (alerta de dose), Dose-eye Live (mapa de dose em tempo real) e SMART Report (relatórios por protocolo) completam a gestão de dose da equipe.
O Trinias serve para sala híbrida?
Sim. O posicionamento simétrico do arco (SMART Access), o SCORE CT (tomografia por arco em C com aquisição lateral) e as configurações de teto ou piso permitem compor salas híbridas para cirurgia vascular e cardíaca combinadas com imagem intervencionista.
Quanto custa uma sala de hemodinâmica Trinias?
O investimento varia conforme a configuração: versão do arco, aplicações clínicas SCORE, integração com sala híbrida e obras da sala. A PRIME Health Care, representante Shimadzu em GO, DF e TO, monta o orçamento sob medida e apoia a elaboração de descritivos para edital.
Qual equipamento é usado em uma sala de hemodinâmica?
O equipamento central é o angiógrafo (sistema de angiografia por raios X com arco em C e detector flat panel), como o Shimadzu Trinias. Completam a sala: injetora de contraste, polígrafo hemodinâmico, monitores multiparamétricos e mesa de cateterismo — a PRIME apoia a especificação do conjunto completo.
